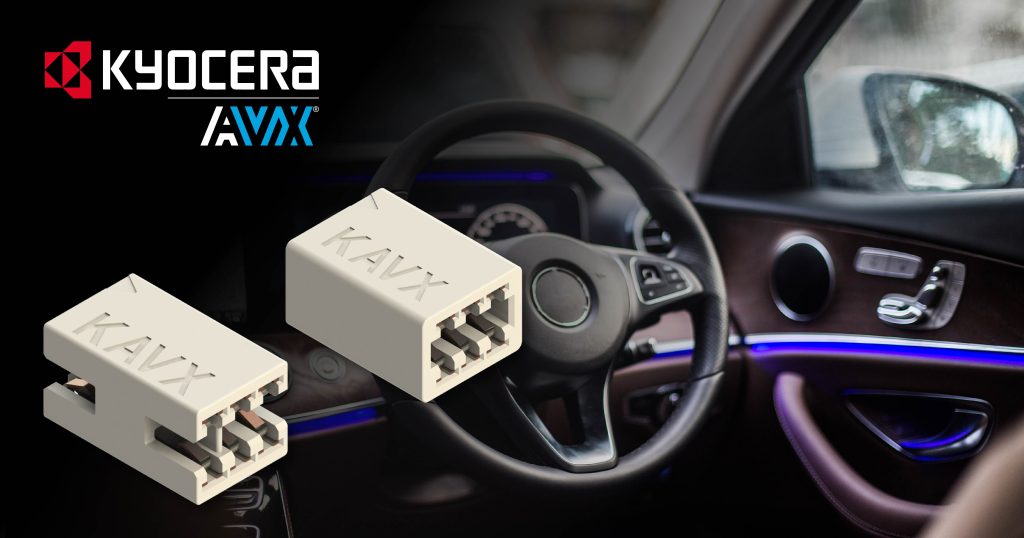

9159-7x0-sarja lisää lineaaristen kortti-reunan liittimien Kyocera AVX -portfolioon, joka on ensimmäinen, joka sisältää sen beryllium-kuparijousikosketusjärjestelmänsä, jonka tavoitteena on tuottaa korkea sähkö- ja mekaaninen luotettavuus, korkea signaalin eheys ja korkea kestävyys ankarassa ympäristössäsovellukset.

Tämän kevään yhteysjärjestelmä yhdistettynä kaksinkertaisen, yhden kappaleen ja juotevapaan parannuskorttien suunnittelun ja sen erilaisten kokoonpanojen ja pinnoituksen mahdollistaman monipuolisuuden kanssa tekee 9159-7x0 -sarjan ihanteellisen lineaariseen piirilevyn pariutumiseenKova teollisuus, LED -valaistus, autovalaistus ja kuljetusvalaistussovellukset.

Sarja on saatavana avoimen ja suljetun puolen kokoonpanoissa, joissa on korkean lämpötilan valkoinen tai musta UL94 V-0 -eristimet, viisi kosketusmuutousta (4, 6, 8, 10 ja 12 sijaintia), kulta tai tina nikkelikosketuspinnoituksen yli,ja nykyiset arviot jopa 2A kosketusta kohden.

Se on suunniteltu pariutumaan 1,5 mm: n paksuisilla (± 0,15 mm) piirilevyillä, joissa on kulta- tai tinapinnoitetut tyynyt ja joiden nimellisarvo on 150 VAC_rms tai DC -ekvivalentti, jopa 1000 sykliä, joissa on kullattuja kosketuksia (jopa 20 tinalla) ja käyttölämpötilat, jotka ulottuvat -40 ° C: sta +130 ° C: seen.

9159-7x0-sarja on myös UL- ja ROHS-yhteensopiva ja sitä voidaan räätälöidä asiakkaiden eritelmien mukaiseksi.Osat lähetetään irtotavarana määrät 1000 per pussi.

Lisätietoja: https://www.kyocera-avx.com/products/connectors/board-to-board/coplanarlinear/9159-7 × 0/.
